СтабилизатоРЫ
Четкость и плавность движения камеры имеют огромное значение, поскольку напрямую отражаются на качестве снятого материала. В этом блоке мы разберемся, с принципами работы систем стабилизации и возможностями их применения.
Механический стабилизатор
Первый механический стабилизатор "Steadicam" был разработан Гарреттом Брауном в 1970-х годах в США. Сейчас под "стедикамом" подразумевается любой механический стабилизатор, хотя название принадлежит конкретному продукту компании "Tiffen". Эта система стабилизации быстро завоевала популярность и стала широко использоваться на съемках. Даже спустя почти пятьдесят лет "стедикам" продолжает оставаться на съемочных площадках.
Первый ролик, снятый с помощью стедикама, был сделан самим Гарреттом Брауном для демонстрации своего изобретения. Короткое видео, где его спутница Хеллен сбегает по лестнице перед музеем искусств Филадельфии, быстро получило широкую огласку.
Вскоре после этого Гарретта пригласили в качестве оператора на съемку полнометражного фильма "Путь к славе". Проект был достаточно успешным, особенно благодаря кадрам со стедикама. Например, в одном из них оператор с камерой изначально находился на высокой платформе, которая опускалась, после чего он сошел с нее и проследовал за главным героем. Это была первая двухминутная сцена, снятая с использованием стедикама в полнометражном фильме, сделанная без единой склейки. Фильм произвел настоящий фурор и удостоился «Оскара» за лучшую операторскую работу, а Гарретт получил "Оскар" за технические инновации.
Следующим в истории стедикама стал фильм "Рокки", который прославился эпизодом, где Сильвестр Сталлоне сбегает по лестнице того же музея искусств в Филадельфии, что и Хелен в промо-ролике Гарретта. Реализовать съемку этой сцены с теми же рельсами было бы крайне сложно, поскольку они попали бы в кадр.
Следующим в истории стедикама стал фильм "Рокки", который прославился эпизодом, где Сильвестр Сталлоне сбегает по лестнице того же музея искусств в Филадельфии, что и Хелен в промо-ролике Гарретта. Реализовать съемку этой сцены с теми же рельсами было бы крайне сложно, поскольку они попали бы в кадр.
Далее стедикам поучаствовал в съемках проекта "Сияние" Стэнли Кубрика. По словам самого Брауна, этот фильм смог продемонстрировать истинный потенциал его изобретения. Речь идет о кадрах, где камера плавно следовала за маленьким Дэнни, катящимся на велосипеде по коридорам отеля «Оверлук».
В СССР стедикам был впервые использован в фильме Андрея Тарковского "Сталкер" (1979 г.). Оператором был Александр Княжинский.
Одним из первых фильмов, где стедикам использовался как главный инструмент, на который были сняты практически все сцены, стала советская кинолента Элема Климова «Иди и смотри». Все это было продиктовано задачей: оператор Алексей Родионов хотел продемонстрировать войну максимально реалистично, как будто зритель сам становится участником событий.
Использование стедикама в кино стало стандартом для создания плавных и динамичных кадров. Стедикам позволяет решить множество художественных задач: следовать за актерами в кадре и легко перемещаться в разных локациях, снять длинную непрерывную сцену без монтажа, а также экспериментировать с углами съемки и движением камеры.
История создания и последующего применения стедикама известными режиссерами показывает, как правильно подобранный инструмент может изменить динамику и восприятие истории. Осознанное движение камеры способно придать ритм видео, сделать его динамичнее.
Устройство и принцип работы
Конструкция оригинального «Стедикама» (так же как и большинства его аналогов) состоит из:
- жилета, который надевается на оператора
- стрелы называемой «пантографом» или «рукой»
- вертикальной штанги
Стедикам полагается на инерцию для достижения плавного движения. Камера устанавливается на стабилизатор так, чтобы центр тяжести находился в правильной точке. Основная работа осуществляется за счет механических рычагов, которые помогают удерживать камеру в стабильном положении.
ПЛЮСЫ
- Более живое движение камеры, в отличие от электронного стабилизатора
- Нет зависимости от батарей. Механические стабилизаторы не требуют источника питания
МИНУСЫ
- Для работы требуются определенные навыки и опыт
- Стедикамы могут быть громоздкими и тяжелыми из-за системы баланса
Электронный стабилизатор
Ключевую роль в работе электронных стабилизаторов играет гироскоп.
Говоря простыми словами, гироскоп — это устройство, которое способно сохранять ориентацию в пространстве за счет движения вращающегося тела.
Говоря простыми словами, гироскоп — это устройство, которое способно сохранять ориентацию в пространстве за счет движения вращающегося тела.
Первое свойство гироскопа — гироскопическая устойчивость, то есть стремление сохранить неизменным положение оси ротора в пространстве.
Второе свойство — гироскопический эффект, заключающийся в способности противостоять внешним силам, которые пытаются отклонить главную ось гироскопа от ее текущего положения.
Второе свойство — гироскопический эффект, заключающийся в способности противостоять внешним силам, которые пытаются отклонить главную ось гироскопа от ее текущего положения.
Гироскопы имеют долгую историю применения в различных сферах: от военной техники и систем управления и навигации до гироскутеров, робототехники и, конечно, интересующих нас систем стабилизации для видеосъемки.
Первый промышленный гироскоп был разработан в конце 19 века австрийским инженером Людвигом Обри, который применил его для стабилизации курса торпеды. А уже в середине 20 века гироскопы начали использоваться в танковых пушках. Их основная функция заключалась в поддержании стабильного положения ствола пушки во время движения танка, что позволяло стрелять с высокой точностью даже на неровной местности.
Полученный опыт применения гироскопических устройств стали успешно перенимать и другие сферы, в том числе и стремительно развивающиеся кинематограф и телевидение.
В конце 20 века в России появились разработки гиростабилизаторов серии ГСП (гиростабилизаторы платформы), которые были спроектированы в МГТУ им. Н.Э. Баумана.
Это были устройства, использовавшие гироскопы для стабилизации движения и ориентации платформы, на которой располагается камера или другой груз. Конструкция самого гиростабилизатора и мощность примененных приводов позволяли использовать его в условиях больших аэродинамических нагрузок, например, на вертолетах.
Это были устройства, использовавшие гироскопы для стабилизации движения и ориентации платформы, на которой располагается камера или другой груз. Конструкция самого гиростабилизатора и мощность примененных приводов позволяли использовать его в условиях больших аэродинамических нагрузок, например, на вертолетах.
В киноиндустрии наибольшее распространение получил гиростабилизатор 4ГСП. Это трехосная гиростабилизированная платформа с оригинальным кардановым подвесом в виде рам из легкого материала. Этот гиростабилизатор по сути послужил прототипом для разработки уже знакомого нам под разными названиями крана — Russian Arm.
Немало слухов существует о истории создания Russian Arm. Но само название пришло к нам из Голливуда, куда кран успел отправиться и за достаточно короткое время покорить всех местных операторов. Его начали активно использовать на съемках, а в сопровождении шел русский механик, поэтому к автомобильному крану прилипло сленговое название Russian Arm, что затем стало торговой маркой.
Технология, которая применялась на креплениях вертолетов и кранах-стрелках, только спустя несколько лет привела к созданию стабилизаторов для камер. Это стало возможным с появлением более легких цифровых кинокамер. Одними из первых в создании трехосевых электронных стабилизаторов (гимбалов) стала фирма Movi. В 2013 году они выпустили свой первый продукт — MoVI M10, который произвел фурор на рынке благодаря своей компактности и эффективности. С тех пор многие другие компании также начали разрабатывать свои собственные электронные стабилизаторы, что привело к значительному прогрессу в этой области.
Устройство и принцип работы
В отличие от механических систем, электронные стабилизаторы используют двигатели и датчики для активного противодействия любым нежелательным движениям.
Инерциальный измерительный блок (IMU — набор датчиков, в том числе гироскопа и акселерометра) реагирует на движение и управляет тремя отдельными двигателями, чтобы стабилизировать камеру во время движения. Контроллер получает данные от сенсоров и анализирует их для определения направления и величины необходимых корректировок. На основе анализа контроллер активирует моторы, которые изменяют ориентацию камеры. Для того чтобы эта реакция была максимально быстрой, используют мощные тихие бесщеточные двигатели с высоким крутящим моментом.
Инерциальный измерительный блок (IMU — набор датчиков, в том числе гироскопа и акселерометра) реагирует на движение и управляет тремя отдельными двигателями, чтобы стабилизировать камеру во время движения. Контроллер получает данные от сенсоров и анализирует их для определения направления и величины необходимых корректировок. На основе анализа контроллер активирует моторы, которые изменяют ориентацию камеры. Для того чтобы эта реакция была максимально быстрой, используют мощные тихие бесщеточные двигатели с высоким крутящим моментом.
Бесщеточные двигатели (BLDC — Brushless Direct Current) передают энергию от статора (неподвижной части) на ротор (вращающуюся часть) с помощью магнитных полей. Они обеспечивают бесшумную работу и исключительную точность. Это позволяет компенсировать нежелательные движения, такие как тряска или колебания. При этом стабилизатор может заметить разницу между преднамеренным движением, например, панорамированием и следящей съемкой, и нежелательным дрожанием.
ПЛЮСЫ
- Дополнительные возможности управления (дистанционные пульты, ручки, контролеры)
- Легкость и мобильность устройств
- Простота использования
МИНУСЫ
- Не работают без аккумулятора
Выбор стабилизатора
Здесь все очень индивидуально, и выбор будет зависеть непосредственно от ваших задач и бюджета. Но мы рассмотрим основные факторы, на которые стоит опираться.
Грузоподъемность
Это первый параметр, на который мы обращаем внимание при выборе стабилизатора. Все будет зависеть от комплекта для съемки: будет это только камера и объектив или полноценный обвес вместе с монитором, сендером, фокусом и т.д.
По такому принципу стабилизаторы можно условно разделить на несколько категорий:
По такому принципу стабилизаторы можно условно разделить на несколько категорий:
- Стабилизаторы для телефонов
- Стабилизаторы для легких сетапов (грузоподъемность до 2 кг)
- Стабилизаторы для средних комплектов (грузоподъемность от 2 до 6 кг)
- Стабилизаторы для больших тяжелых сетапов (грузоподъемность от 7 до 15 кг)
Интерфейс и управление
- Эргономика и удобство использования. Тут, естественно, зачастую выигрышнее будут новые, более современные модели, в которых есть сенсорное управление, удобное меню, настраиваемые кнопки и т.д.
- Важен удобный интерфейс приложения производителя. Чтобы через него можно было реализовать управление, регулировку настроек или подключение дополнительных устройств.
- Удаленное управление. Возможность подключения ручек, геймпадов и пультов.
Наличие аксессуаров
- Дополнительные площадки и переходники. Например, площадки питания V-mount или специальные площадки для вертикальной съемки.
- Ручки и кольцевые хваты. Помогают распределить нагрузку , а также дают возможность крепления дополнительных устройства.
Дополнительные устройства

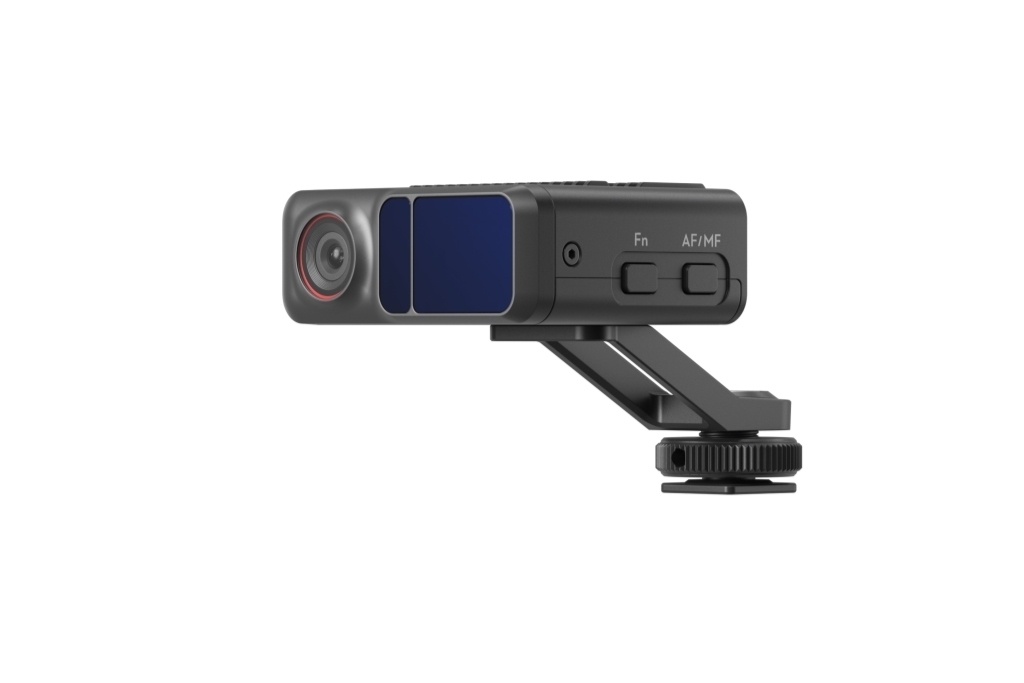

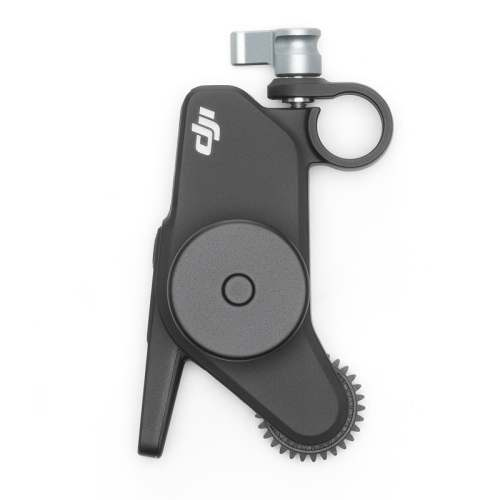

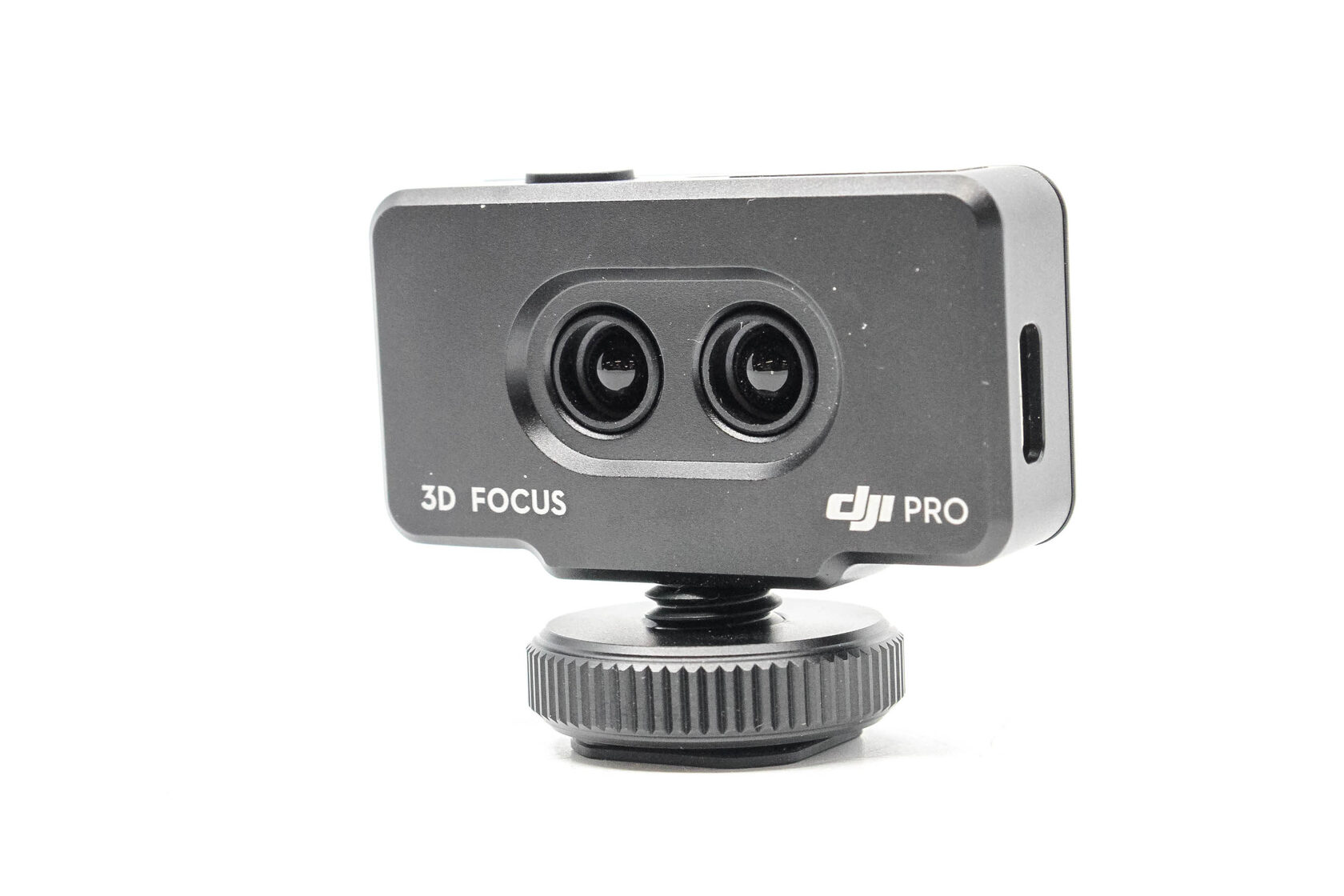

- Возможность подключения систем фокусировки.

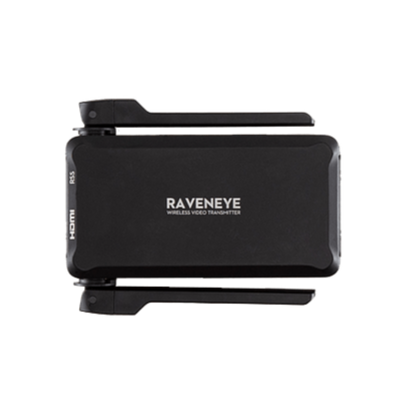

- Возможность передачи изображения.
Оси стабилизатора
Tilt (Pitch)
Наклон
Наклон
Он же тангаж, то есть наклон
камеры вперед-назад.
камеры вперед-назад.
Roll
Крен
Крен
Наклон камеры влево-вправо.
Pan (Yaw)
Панорамирование
Панорамирование
Поворот вокруг вертикальной оси.
Основные режимы работы
- PF: следование только по оси панорамирования.
- PTF: следование по осям панорамирования и наклона.
- FPV: следование по осям поворота, наклона и крена.
- 3D Roll 360 (полный оборот в 3D): позволяет выполнять съемку при повороте камеры на 360°.
- Portrait режим поворота для возможности вертикальной съемки.
- Custom: позволяет включить или отключить следование по любой из осей при необходимости.
Балансировка
Важно! Стабилизатор нельзя включать без нагрузки или использовать, предварительно не отбалансировав его, поскольку это может навредить моторам и привести к проблемам во время съемки (например, дрожанию или нежелательным произвольным движениям стабилизатора).
Вспомогательные устройства
Вместе или по отдельности эти устройства позволяют модернизировать ваш сетап и сделать его удобнее в использовании и управлении.
Все товары
Ручки (и двуручные хваты)
Для удобства хвата и работы со стабилизатором, также дают возможность грипа дополнительных устройств. Отличаются креплениями. Могут выполнять функцию питания и управления в зависимости от модели.
Для удобства хвата и работы со стабилизатором, также дают возможность грипа дополнительных устройств. Отличаются креплениями. Могут выполнять функцию питания и управления в зависимости от модели.
Кольцевой хват
Предназначен для разгрузки. Представлен у разных брендов производителей. Может отличаться по наличию площадок питания и ручкам управления стабилизатора.
Предназначен для разгрузки. Представлен у разных брендов производителей. Может отличаться по наличию площадок питания и ручкам управления стабилизатора.
Жилеты
Предназначены для разгрузки и распределения веса.
Предназначены для разгрузки и распределения веса.
Tilta Float
Система поддержки для стабилизаторов. Визуально напоминает уже знакомый нам стедикам. Благодаря амортизирующей конструкции обеспечивает максимально плавную съемку даже при достаточно быстрой ходьбе.
Система поддержки для стабилизаторов. Визуально напоминает уже знакомый нам стедикам. Благодаря амортизирующей конструкции обеспечивает максимально плавную съемку даже при достаточно быстрой ходьбе.
По сути, вышеперечисленные ручки, кольца, жилеты и т.д в первую очередь предназначены для разгрузки, чтобы оператору было легче работать. Поэтому в данном блоке мы не можем не упомянуть еще один очень важный инструмент - Easyrig.
Это не просто "дополнение" к стабилизатору, его можно использовать в связке с гимбалом, а также самостоятельно с камерой на риге, например.
Изириг - это жилет, который позволяет распределять нагрузку с рук и плеч по всему телу. При этом наличие специального устройства "Serene"(сирены) на изириге позволяет предотвращать вертикальные колебания, т.е. компенсировать тряску камеры при ходьбе.
Как это работает: внутри штанги, прикрепленной к жилету, находится шнур. Он проходит через сирену и в конце обязательно оснащен крюком для крепления камеры. Во время перемещений встроенный балансировочный натяжитель регулирует длину этого шнура, поднимая или опуская закрепленный сетап, что позволяет изолировать камеру от нежелательных движений оператора.
Изириг - это жилет, который позволяет распределять нагрузку с рук и плеч по всему телу. При этом наличие специального устройства "Serene"(сирены) на изириге позволяет предотвращать вертикальные колебания, т.е. компенсировать тряску камеры при ходьбе.
Как это работает: внутри штанги, прикрепленной к жилету, находится шнур. Он проходит через сирену и в конце обязательно оснащен крюком для крепления камеры. Во время перемещений встроенный балансировочный натяжитель регулирует длину этого шнура, поднимая или опуская закрепленный сетап, что позволяет изолировать камеру от нежелательных движений оператора.
Важно понимать, что хоть в первую очередь гимбал и предназначен для стабилизации камеры, с его помощью можно также управлять ее положением и движением. Можно реализовать практически все, что угодно: от классического приближения/отдаления до параллакса, тайм-лапса в движении или поворота камеры на 360°.
Также есть множество разных сценариев применения стабилизатора в связке с другим оборудованием, предназначенным для движения камеры.
Дрон.
Стабилизатор вместе с камерой можно закрепить на дроне. Во-первых, это компенсирует нежелательные движения дрона (колебания от ветра или резкие маневры). Во-вторых, стабилизатор позволит выполнять более сложные маневры (повороты, наклоны и панорамы).
Стабилизатор вместе с камерой можно закрепить на дроне. Во-первых, это компенсирует нежелательные движения дрона (колебания от ветра или резкие маневры). Во-вторых, стабилизатор позволит выполнять более сложные маневры (повороты, наклоны и панорамы).
Кран.
С помощью стабилизатора на кране можно получить плавные, широкие панорамы и вертикальные движения камеры, что создает эффект "плавающей" камеры. Часто используется на съемках мероприятий и концертов.
С помощью стабилизатора на кране можно получить плавные, широкие панорамы и вертикальные движения камеры, что создает эффект "плавающей" камеры. Часто используется на съемках мероприятий и концертов.
Автогрип.
Для плавных кадров при съемке из движущегося автомобиля используется автогрип, на который также можно установить стабилизатор. Это нужно, чтобы устранить дрожание от дороги и вибрации.
Для плавных кадров при съемке из движущегося автомобиля используется автогрип, на который также можно установить стабилизатор. Это нужно, чтобы устранить дрожание от дороги и вибрации.
Автомобильный кран.
Для динамичных сцен в движении с возможностью регулировки угла. Это может быть уже небезызвестный "Russian-arm" или "Hydra Arm" со стабилизатором, а также иханалоги.
Для динамичных сцен в движении с возможностью регулировки угла. Это может быть уже небезызвестный "Russian-arm" или "Hydra Arm" со стабилизатором, а также иханалоги.
